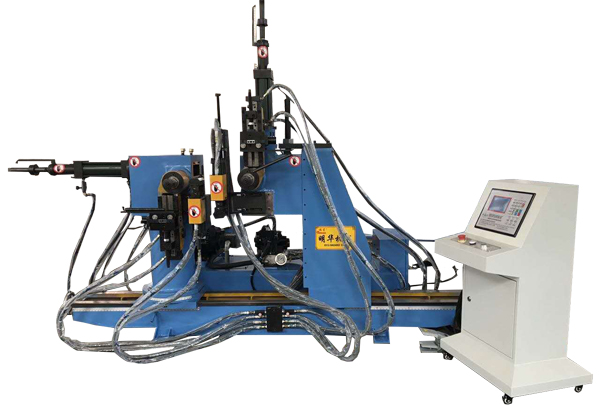

一、 簡介
產品由微電腦控制、液壓驅動，具有多種不同彎曲角的預制，中文字幕顯示、人機對話式操作，可任意選擇手動、半自動操作方式，移動式腳踏開關兼?zhèn)鋯?、緊停兩種功能。
整機具有操作方便、性能穩定、工作效率高、安全系數高等特點，是管件加工行業的理想設備。
二、 技術參數
序號 | 名稱 | 參數 | 單位符號 | 備注 |
1 | 最大彎曲管徑×壁厚 | Φ38×2 | mm | |
2 | 最大彎曲半徑 | R200 | mm | 可按客戶要求 |
3 | 最小彎曲半徑 | 根據管徑 | mm | |
4 | 最大彎曲角度 | 190 | 度 | |
5 | 彎曲速度 | 65 | 度/秒 | |
6 | 控制系統 | 微電腦控制 | ||
7 | 管件允許彎頭數 | 16 | 個 | |
8 | 可儲存零件數 | 16 | 組 | |
9 | 電動機 | 5.5KW | 無錫太湖 | |
10 | 系統最大壓力 | 14 | MPa | 可調 |
11 | 液壓系統控制 | 電磁換向閥 | 日本油研 | |
12 | 油箱容積 | 150 | L | 自制 |
13 | 機床外形尺寸 | 2900×1380×2180 | mm | |
14 | 機床重量 | 約1800 | KG |
三、配制表
名 稱 | 供 應 商 |
電磁換向閥 | 油研 |
溢流閥 | 油研 |
調節閥 | 油研 |
葉片泵 | 遼寧泰克 |
密封件 | 臺灣 鼎基 |
微電腦控制系統 | 歐龍電子 |
機床控制變壓器 | 九川集團 |
交流接觸器 | 正泰股份 |
熱過載繼電器 | 正泰股份 |
熔斷器 | 正泰股份 |
電源開關 | 臺灣 明偉 |
電動機 | 無錫太湖 |
