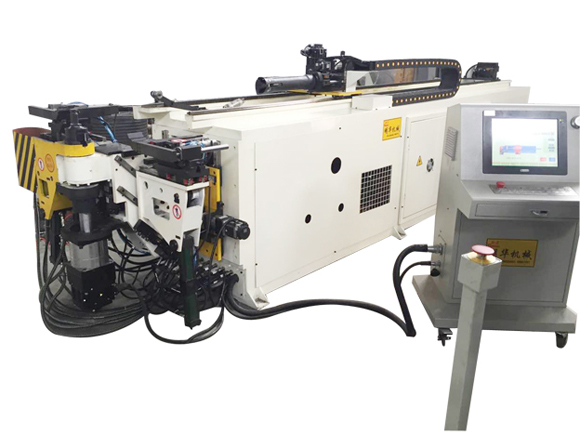

產品由PLC控制、液壓驅動,具有多種不同彎曲角的預制,中文字幕顯示、人機對話式操作,可任意選擇手動、半自動操作方式,移動式腳踏開關兼?zhèn)鋯?、緊停兩種功能。
采用進口液壓閥(日本油研)及合資公司油泵(NOVA)。
整機具有操作方便、性能穩定、工作效率高、安全系數高等特點,是管件加工行業的理想設備。
序號 | 名稱 | 參數 | 單位符號 | 備注 |
1 | 最大彎曲管徑×壁厚 | Φ38×2 | mm |
|
2 | 最大彎曲半徑 | R180 | mm | 可按客戶要求 |
3 | 最小彎曲半徑 | 根據管徑 | mm |
|
4 | 最大彎曲角度 | 190 | 度 |
|
5 | 彎曲速度 | 65 | 度/秒 |
|
6 | 控制系統 | PLC或工業電腦 |
|
|
7 | 最大穿芯長度 | 1600 | mm | 可按客戶要求 |
8 | 管件允許彎頭數 | 16 | 個 |
|
9 | 可儲存零件數 | 16 | 組 |
|
10 | 電動機 | 4KW | 無錫太湖 |
|
11 | 油泵 | VQ38-17 | NOVA |
|
12 | 系統最大壓力 | 12 | MPa | 可調 |
13 | 液壓系統控制 | 電磁換向閥 | 日本油研 |
|
14 | 油箱容積 | 150 | L | 自制 |
15 | 機床外形尺寸 | 4200×850×1550 | mm |
|
16 | 機床重量 | 約1500 | KG |
|
