一、簡介
產品由PLC控制、液壓驅動，顯示操作系統為觸摸式全中文菜單式，具有多種不同彎曲角的預制，中文字幕顯示、人機對話式操作，可任意選擇手動、半自動、全自動操作方式，移動式腳踏開關兼?zhèn)鋯?dòng)、緊停兩種功能。
液壓系統、控制系統、驅動系統、顯示系統等均采用高可靠性的進口件，精度高、效率高、適合于批量生產，具有國際與國內先進水平。

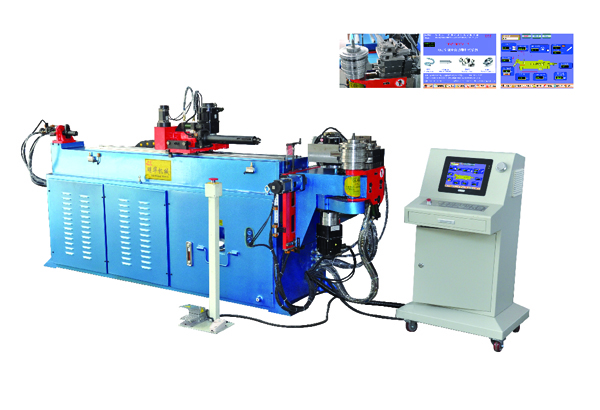

屬CNC全自動彎管機，設有彎制立體空間管件的全功能裝置，輸入程序整個彎管過程自動完成。整機具有操作方便、性能穩定、工作效率高、安全系數高等特點，是管件加工行業的理想設備。
二、技術參數
序號 | 名稱 | 單位 | 參數 | 備注 | |
1 | 最大彎曲管徑 | mm | Φ18×2mm | ||
2 | 最大彎曲半徑 | mm | R80mm | 可按客戶要求 | |
3 | 最小彎曲半徑 | mm | 根據管徑 | ||
4 | 最大送料長度 | mm | 1500 | 可按客戶要求 | |
5 | 送料方式 | 1. 直送 2. 夾送 | 可選 | ||
6 | 最大彎曲角度 | Degree | 190 | ||
7 | 使用控制器 | PLC+平板電腦 | |||
8 | 每管件可設彎管數 | 個 | 45 | 可按客戶要求 | |
9 | 工作速度 | 彎管速度 | Deg/sec | 200 | 可調 |
轉管速度 | Deg/sec | 200 | 可調 | ||
送料速度 | Mm/sec | 1000 | 可調 | ||
10 | 精度 | 送料精度 | mm | ±0.1 | |
轉管精度 | Degree | ±0.1 | |||
彎曲, 精度 | Degree | ±0.1 | |||
11 | 轉管伺服電機功率 | W | 400 | 三菱 | |
12 | 送料伺服電機功率 | W | 750 | 三菱 | |
13 | 資料輸入方式 | 1、坐標值（X、Y、Z） 2、工作值（Y、B、C） | 可選 | ||
14 | 油壓電機馬力 | Kw | 3 | ||
15 | 最大壓力 | MPa | 10 | 可調 | |
16 | 液壓系統控制 | 電磁換向閥 | 油研 | ||
17 | 油箱容量 | L | 150 | ||
18 | 機器重量 | Kg | 800 | ||
19 | 機器尺寸 | cm | 2760×690×1000 | ||
