一、概況

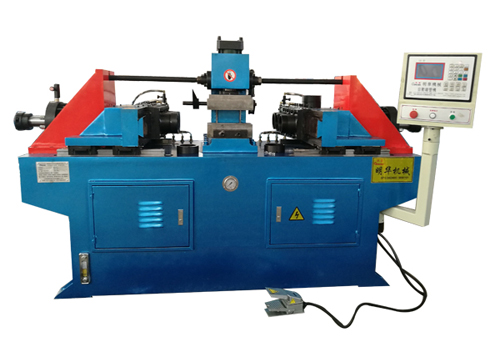

SM80型三工位雙頭縮管機（亦稱管端成型機），由微電腦控制，液壓驅動，中文字幕顯示，人機對話式操作，三工位換模，液壓夾緊，機械定位進行縮管、擴管、管端成型（改變磨具結構后）。本機運用直線導軌為載體，使之動作無磨損，產品重復性好，適用于鐵管、家具、汽車空調、燃油管路等的端頭處理。

二、主要技術參數：

三、原理介紹

本機由主傳動機構（主油缸）、夾料機構（夾料缸）、換模機構（換模缸）、定位機構、電氣系統、液壓系統等主要部分組成。

主傳動機構見附圖1-1、夾料機構見附圖1-2、換模機構見附圖1-3、電器系統見附圖2、液壓原理見附圖4，根據所縮管件調整長度，具體工作原理如下：

1、空載：接通電源，按電機啟動按鈕SA，電機工作，指示燈H亮，油泵3工作，經濾油器2從油箱吸油，經溢流閥5回油箱。

2、夾管：按按鍵按鈕（兩個）兩次進入自動工作狀態：YA9、YA2通電，電磁閥8、溢流閥5工作，夾緊油缸動作，時間由設定時間控制。

3、縮管：達到設定時間，YA2斷電，YA1通電，電磁閥13-16動作，縮管油缸工作進行縮管，長度由調節螺母及時間控制。

4、退縮：達到設定時間位置，YA1斷電，YA5通電，電磁閥13-16作換向動作，縮管油缸后退。
